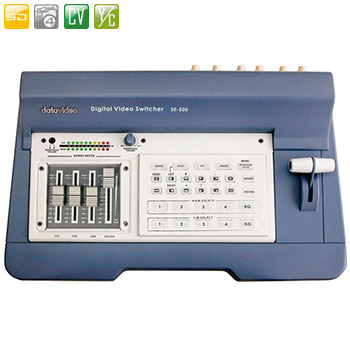

SE-500 四路模拟切换台

特点介绍 SE-500 包括4组影像输入（每组均含Composite及S-VIDEO选择输入）及1组声音混音输入并拥有2组麦克风输入。在影像调整方面具备影像画质调整，数字化影像转换功能及MIDI控制界面或

分享到：

详细说明

特点介绍

SE-500 包括4组影像输入（每组均含Composite及S-VIDEO选择输入）及1组声音混音输入并拥有2组麦克风输入。在影像调整方面具备影像画质调整，数字化影像转换功能及MIDI控制界面或RS-232控制端子等特点。

SE-500更拥有一个独特的特点「四分割输出预览」可节省三台预览屏幕。此分割预览功能并同时输出Tally讯号及转场特效模式显示。让导播人员控制SE-500之时可同时监看输入来源、掌握执行中的摄影机及清楚画面转场的特效模式。SE-500小尺寸的外型却具备市场上高价格切换台的特点，并且完全以平价供应市场需求。

SE-500可搭配Datavideo DAC-6(DV与Composite、S-Video、色差讯号转换器)、VP-314(DV讯号中继器)及DV长距离无损失的线材（10、20米）架构成一套现场导播系统，最长可达200米的摄影机DV讯号传输。

数字化处理高画质。

灯光显示按键，让导播人员在灯光不足环境作业下可以精确控制。

T型把控制转场特效模式。

四组Composite及S-Video（Y/C）讯号输入。

可切换成为色差讯号Y.U.V输出。

RS-232远程控制功能，可搭配系统数字化控制作业。

MINI控制端子。

Tally灯号输出让导播及摄影师轻松掌握执行状态。

二组麦克风及一组非平衡式声音输入端子。

输入影像画质调整，确保输入画质一致性。

四分割输入的影像监看输出，除节省三台屏幕并可清楚掌握输入画面。

数字化转场特效包括Split、PIP、Wipe、Fade、Dissolve等。

转场特效模式可由四分割输出预览监看。

功能简介

	数字化影像处理功能影像可呈现高画质规格。
	灯光显示按键，可清楚看到按键功能可防止暗房内误按功能键。
	T型游戏杆可控制转场特效转换速度，搭配场景变化。
	四组影像输入端子，可依影像来源选择Composite或S-Video（Y/C）输入。
	除一般Composite或S-Video（Y/C）输出模式外，轻松随意切换色差讯号Y.U.V.输出，选择高画质讯号方式输出。
	依输入来源画质不一调整影像达到相同画质输出。
	连接Tally灯号输出，可实时控制掌握摄影机执行状态。更提供MIDI控制端子、RS232远程控制端子可运用于不同控制需求。
	两组麦克风及一组音乐输入端子，可将现场以麦克风声音避免嘈杂声音由摄影机输入干扰。
	四分割影像输出，可监看输入影像画面、Tally执行灯号及转场特效模式预览。
	数字化转场特效包括Split、PIP、Wipe、Dissolve及四分割预览功能。

应用介绍

图片放大

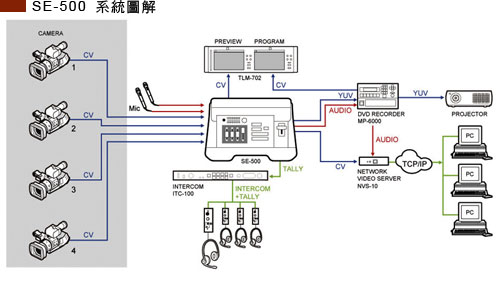

无论在学校、室外活动、研讨会、演播室、会议室、教会…等所有的摄影活动，要完整将活动现场呈现出来则至少需要三台摄影机作业，有两台摄影机拍摄讲台上演讲人不同角度的呈现，另外一台则拍摄台下听众的反应影像，同时将三台摄影机所得到不同的影像交叉播放，这样才是完整的现场导播画面。

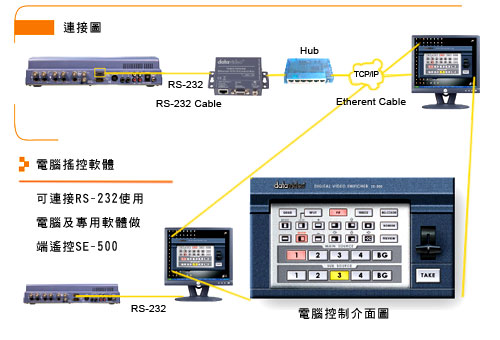

另可利用RMC-150 SE-500以太网络远程控制器以网络模式远程控制SE-500的控制盒。只要将RMC-150连接到SE-500的RS-232端子，另一端连接网络端子，即可透过网络传输讯号操作SE-500的影像切换及编辑。
RMC-150是一个安装简单的控制盒，只要一端连接RJ45另一端连接RS-232，就可以让您以计算机或是笔记型计算机在有网络的地方，直接以RMC-150控制软件遥控SE-500。

■计算机最低需求规格
‧CPU：Pentium 4 2.4GHz
‧闪存：512MB RAM或以上
‧屏幕显示：1024x768
‧作业软件：Windows XP

产品规格

影像格式	S-Video（Y/C）和Composite 影像符合 CCIR601 NTSC 和PAL标准（PAL 和 NTSC 为不同机种）、模拟Component影像符合Sony Betacam标准
影像输出	Composite及S-Video（Y/C）输出，可另选择Component输出；四分割影像输出（监看）
影像规格	频宽：> 4.8 mHz Differential of Gain（DG）＜3％ Differential of Phase（DP）＜3° 噪声比： > 50 dB
色彩校正	亮度±30％、对比+6dB、-10dB、彩度+6dB、-10dB、色相±30％（色相调整限NTSC系统可调整）
两个Channels TBC	同步信号校正器, Y.U.V. 4:2:2, 13.5MHz
声音输入	二组麦克风及一组非平衡式声音输入端子
声音输出	可调整音量之立体声输出和耳机输出
耳机监听端子	立体音效（1.0Wrms in 16 ohm阻抗）
声音规格	频宽：20～20KHz ±3dB 失真率：< 0.1％ S/N噪声比：> 65 dB
数字特效	A/B Dissolve、PIP、Quad、Split、Wipe、Fade等转场特效并可由T型游戏杆控制转场特效执行
尺寸重量	尺寸：380mm（宽）x 245mm（高）x 55mm（深）；重量：2.1（公斤）
电源	输入：AC 100 到240V 自动侦测；输出：DC 12V/ 15W
附件	DC转AC转换器&电源线、1.2M 3BNC TO S+BNC接头传输线、1.2米S-Video（Y/C）线、2RCA对2RCA 红+白线、操作手册
