影像输入 |

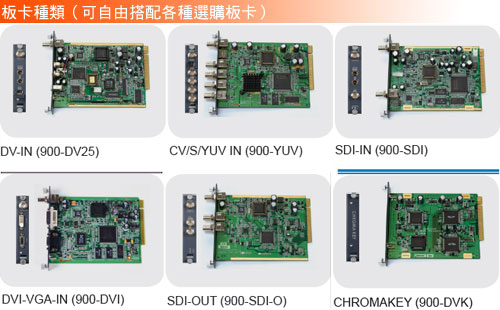

共八组输入通道，输入格式可选配，任意组合含
数字讯号：
SDI（SMPTE 272M-C 270Mbps 含声音崁入）
DV（DV25含声音崁入、25Mbps 数据传输率，采Y.U.V. 4:1:1 NTSC 或Y.U.V. 4:2:0 PAL）
模拟讯号：
Y/C 和Composite 影像符合 CCIR601 NTSC 和PAL标准、Component Y.U.V影像符合Sony Betacam标准及DVI共五种模块 |
|
影像输出 |
DV（DV25含声音崁入、25Mbps 数据传输率）及，模拟（Y/C 和Composite 影像符合 CCIR601 NTSC 和PAL标准、Component Y.U.V影像符合Sony Betacam标准)，各视讯接口同步输出，不需切换选择，另可选购SDI（含声音崁入/不崁入二种规格） |
|
影像频宽 |
频宽： > 5.0mHz
Differential of Gain（DG）＜3％
Differential of Phase（DP）＜3°
噪声比： > 50 dB |
|
预览视讯输入 |
分两组输出，一组为全讯号单一10分割画面输出，含Composite、Component Y.U.V界面；另一组为预备讯号源画面输出 |
|
色彩校正 |
亮度±30％、对比±6dB、彩度+3dB / -10dB、R.G.B.白平衡:±10 Degrees |
|
声音输出 |
RCA及XLR（输出准位为±12Vp-p）接口 |
|
声音输入 |
RCA及XLR两种接口（内含音讯延迟调整、音讯输入同时崁入SDI/DV输出视讯接口） |
|
声音频宽 |
频宽：20～20KHz ±2dB
失真率：＜ 0.1％
S/N噪声比：> 65 dB |
|
声音同步调整 |
可调整延迟时间从 +1 Frames 到 -16 Frames |
|
去背功能模块 |
4:2:2双核处理器去背功能模块（选购） |
|
数字特效 |
FTB特效（视讯淡出至黑，在淡入视讯特效）、8组单键推挤转场特效、6组单键ZOOM转场特效、影像融入转场特效、PIP、马赛克、油画特效及商标坎入特效 |
|
TALLY讯号输出 |
D-SUB 15PIN界面两组；A组为1-4输入、B组为5-8输入 |
|
字幕系统接口 |
SDI Text Overlay接口，可搭配CG-100字幕系统（需搭配DeckLink SDI卡） |
|
其它功能/接口 |
六段固定转场速度、RS232及GPI遥控接口 |
|
尺寸重量 |
主机尺寸：430mm（宽）x 350mm（高）x 176mm（深）；重量：11.4（公斤）（标准配备参考重量）
控制面版：430mm（宽）x 310mm（高）x 95mm（深）；重量：2.6（公斤） |
|
电源 |
输入：AC 100 到 240V 自动侦测；输出：DC 12V / 10A |
