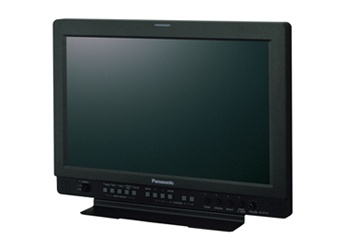

BT-LH1710MC

BT-LH1710MC 多用途机架式17 三维颜色查询表，对于所有的视频格式，色彩再现能力几乎可以与纯平显示器相媲美宽视角，176水平和垂直视角矢量显示器（仅SDI输入）和波形监视两路SDI以

分享到：

详细说明

BT-LH1710MC

多用途机架式17

三维颜色查询表，对于所有的视频格式，色彩再现能力几乎可以与纯平显示器相媲美
宽视角，176°水平和垂直视角
矢量显示器（仅SDI输入）和波形监视
两路SDI以及DVI-D分量输入，兼容PC输入
交流/直流电源

Sub navigation of Feature

高图象质量，广播级应用的理想之选
适合于专业用途的便捷显示功能
设计与规格可以满足多种应用

控制面板
支持的视频格式

高图象质量，广播级应用的理想之选

真实的色彩还原,满足广播级应用的要求

具有新的图像处理技术。通过使用三维输入LUT（颜色查询表）每个RGB色彩和运用10 bit图象处理，在所有视频格式中能实现从低到高的亮度水平，真实的实现色彩再现。

*支持北美SMPTE-C标准。

用于动态响应的I/P转换电路

通过综合一个I/P转换电路，将标清和高清交错信号进行高精度的转换，生成一个递进信号，实现5毫秒^*1的时间延迟（不包括面板的延迟时间），同时不会引起场长度的延迟。这样，便将输入信号和监视器输出之间的延迟最小化，让用户流畅地确定镜头。

*1：不同的信号格式，时间会稍有不同。

对角线补偿

在运动图像中，一个常见的问题是对角线上的锯齿波。这些液晶监视器通过检测在对角线方向上的相关性，成功解决了这一问题，实现了运动图像的流畅、精确再现。

高速响应

在视频接收时，最大的问题是中间灰度上的响应时间。BT-LH1710W配有超速驱动电路，提高中间灰度上的响应时间。

宽视角

通过使用高亮度、高对比度的液晶面板，使监视器都具有宽视角。LH1710 具有176°的水平和垂直视角,通过减少由于视角不同而导致的色彩变化，可以保证观看的舒适度。

各监视器的伽玛补偿

为了适用于专业的广播应用，对于各监视器，按256级离散RGB进行了补偿，实现了标准的伽玛属性（g=2.2），其灰度达到了适合广播级应用的要求。色温为9300K/6500K/5600K；对于不同的需求，色温可以从3000K到9300K范围内调整设置。

高清/标清多格式

由于兼容大部分高清和标清格式，对于使用范围广、面对世界各地应用的实际情况，Panasonic的液晶监视器确实是理想之选。

适合于专业用途的便捷显示功能

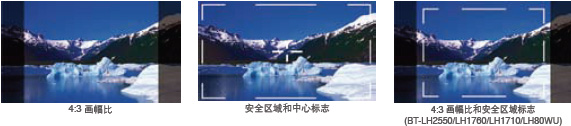

能够以16:9和4:3画幅比显示多种标志。
画幅比 (16:9):4:3、13:9、14:9、CNSCO或VISTA，背景亮度控制为黑(0%)、半亮(5 0%)、正常(10
0%)。
安全区域标志(16:9/4:3)：95%、93%、90%、88%、或80%。在16：9模式下，BTLH2600W/LH1760/LH80W可以根据画幅标志视角，显示有层理的安全区域标志。
中心标志(16:9/4:3):开 / 关。中心标志可以与其他标志一起显示，如左图所示。

交叉影线重叠

可以显示一个简单的交叉影线重叠(80/50※点固定间距)，以检查摄像机有无倾斜。你也可以将交叉影线重叠功能指定为任意三个功能键中的一个。

*BT-LH1760/1710为80点，BTLH80W为50点。

波形监视功能

各路输入信号均以波形显示，以便于监视。LH1760/LH1710 图形窗口可以显示在屏幕的任一角落中。

水平垂直延迟显示

水平垂直延迟功能可以显示视频消隐期间,这项功能可以指定到功能键上进行快速操作。

行场延时显示与单色模式

打开行场延时显示功能，可以显示视频的消隐期间；单色模式可以快速的将图像切换到黑白显示方式。

像素到像素显示

可以轻松实现对一帧视频的定格，并作为静止图像显示在屏幕的左侧。该功能可用来对应活动摄像机与一帧之前拍摄的或来自其他摄像机的视频。有两种显示模式:完全显示,在屏幕上显示整个图像；部分显示模式,只显示和对比图像的中心。

音频电平表重叠

LH1710 配有一个音频内置功能。另外,对于SDI输入音频电平,还可以显示在屏幕上,显示的方式是白色的细条状电平表。显示可分为2通道/4通道/8通道/关。

时码显示功能

在输入HD-SDI时，该功能可以显示VITC、LTC或UB时间码，具体显示的内容取决于选择的时码。

隐藏字幕功能

在输入NTSC视频信号时，该功能可以显示隐藏字幕（32字X15线）。显示模式可选择为CC1、CC2、CC3、或CC4。

电影伽玛补偿

配备电影-伽玛（F-REC）补偿功能，以兼作支持Varicam的AJHPX3700/2700摄像机的监视器。该功能支持电影、类似影片的高清电视节目、以及电视广告的制作。

设计与规格可以满足多种应用

接口部分和操作部分被紧凑地整合到监视器上。由于液晶面板轻薄、小巧，所以这样的整合设计可以增加设置的灵活性和操作的简便性。

功能键

前面板上的各功能键都可以指定给各显示与切换功能^*，以实现一键显示开/关或模式变换。这些功能键可以提高操作速度，按各个客户的要求，对功能进行定制。

*不同的型号，可指定的功能也不同。

强度高，适合移动式应用

Panasonic BT系列液晶监视器配备铝合金压铸框架。现场应用表明，一流的质量实现了一流的强度。

*LH1760/LH1710/，仅面框部分为铝合金。

SDI和分量输入

所有五款监视器都可以使用SDI，并可在高清与标清之间自动切换BT-LH2550/LH1760/LH1710 配有两路SDI输入和一路SDI输出。这些型号的监视器还配备了分量输入(Y/PB/PR，RGB切换)，Y/C以及复合。RGB兼容PC输入。

DVI-D接口（支持HDCP）

BT-LH1760配有一个DVI-D输入接口,可以与输出DVI-D的数字设备相连接。它同时也支持HDCP，所以配有HDMI接口的设备，如BC/DVD播放机，都可以使用一条市售的转换电缆实现连接。

*不支持DVI-A（模拟）以及DVI-DL（双连接）。

外部远程兼容性

由于配备了标准的RS-232C(9针)和GPI(9针)远程输入接口，所以该监视器可由外部设备进行操作。

指示灯

前面板上配有红色和绿色指示灯。BT-LH80WU同时还配有后面板指示灯，以便于在作为寻像器使用时，提高使用的方便性。

立体声扬声器

屏幕左右两侧内置的扬声器，便于在不与外部扬声器连接的情况下，确认立体声音效。

耳机插孔

LH1710 配有一个耳机插孔。

低功耗电流

用于转播车或演播室的低电流消耗液晶监视器支持应用的灵活性，实现更高的成本效益。使用交流电时，新款BT-LH1760的功耗电流只有我们之前型号的50%。

风扇静音

风扇声音可以调成静音操作,该模式适用于编辑室或电影制作室。

节电模式

连续60秒时间内未收到任何信号,节电模式将启动,功耗最小化。

机架安装

可以安装在19英寸机架上.通过使用可选配件BT-MA1710MC，BT-LH1760和BT-LH1710可实现机架安装。

墙壁安装

可选购的墙壁安装配件（BT-WMA17）MC可以将这些又薄又轻的液晶监视器安装到墙上。

保护面板

可选购的保护面板（BT-PRR17MC）能够保护LCD面板，防止在户外使用时，受到沙尘等环境条件的影响。

控制面板

BT-LH1710

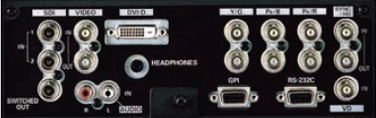

BT-LH1710 后面板

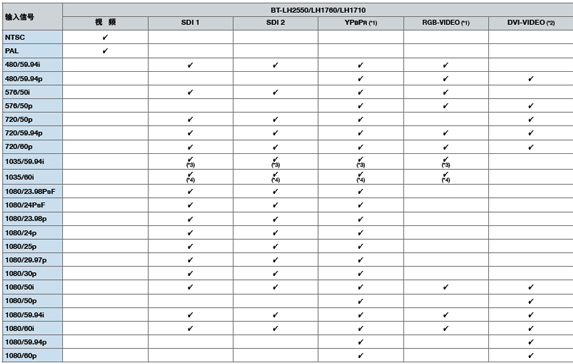

支持的视频格式

√: 支持
*1: Y/PB/PR和RGB配有2个输入接口。输入信号类型在菜单中选择。对于RGB输入信号类型从VIDEO或COMP中选择。
*2: 使用DVI-D 输入接口时，输入信号类型从VIDEO 或 COMP 中选择。
*3: 当输入信号为 1035/59.94i 时, 图像以1080/59.94i 显示。在这种情况下, 显示标记用于1080/59.94i。
*4: 当输入信号为1035/60i 时,图像以 1080/60i 显示。在这种情况下, 显示标记用于1080/59.94i。
