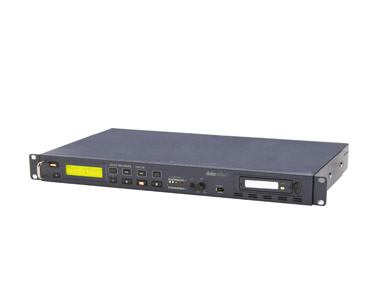

HDR-50 机架式硬盘录像机

特点介绍 Full HD影像已经是未来广播或者影像作业的主要格式，从摄影到显示播放的器材都已经具备，市场上的大量生产与应用之下，消费价格也走向平价的方向，但是储存的器材却是
分享到：
详细说明

特点介绍

Full HD影像已经是未来广播或者影像作业的主要格式，从摄影到显示播放的器材都已经具备，市场上的大量生产与应用之下，消费价格也走向平价的方向，但是储存的器材却是一直维持极高的价格，造成很多使用者在汰换器材时产生非常高的成本支出，又不得不购买Full HD的储存器材，因为才可以继续后续的剪辑作业。
洋铭科技特别设计这款HDR-50 Full HD机架式抽取硬盘录放机，采用抽取式2.5吋硬盘，录制的时间随着安装的硬盘容量加长，最适合现场长时间活动所需要的录制系统，且录制标准的M2T影像格式最高的频宽达60Mbps，画质比摄影机输出的影像更细致且更加有层次感。
可录制HD/SD影像格式，及可设定输入频宽：
SD： 5Mbps、10Mbps、15Mbps。
HD： 20Mbps、30Mbps、40Mbps、50Mbps、60Mbps。
HD-SDI、SD-SDI及1394影像输入
可外接声音嵌入HDMI影像合并输出。
I Frame Only功能。
储存格式：MPEG-II 60Mbps 4:2:0 8bit，采用抽取式硬盘采用USB及e.SATA模式与计算机连接。
提供一个抽取硬盘盒可自行装入高容量的2.5吋硬盘，方便储存及剪辑交叉使用。
内建声音监听功能，可监听录制中的声音是否完全录制及听取内部储存档案播放的声音。
设置声音输入的音量表，可观察输入的声音大小已调整录制的声音，不会过小或过大而爆音。
支持RS-422及GPI控制
1U高度符合标准19"系统机架式设计。

功能简介

【抽取式硬盘】
储存方式采用硬盘的储存方式，并设计可抽取式的2.5"硬盘，容易携带且应用方便。铝合金外壳设计坚固耐用即采用USB与计算机连接，除了可作储存的硬盘外，也可做为随身携带的硬盘储存计算机数据。

【平衡式声音输入】
可外接平衡式声音输入并融入影像一起录制至硬盘中。
现场作业通常是影像与音控分开处理，摄影机提供主要是影像至导播系统做特效处理，声音的部分则由另外收音系统至音控中心，统一混音后再输出与导播系统的影像结合储存。

【HDMI影像格式输出】
储存器材除了安全及稳定的储存影像档案，为第一必要的重点外，在储存中监控储存的动态及剪辑中提供影像监看，也是必需的功能。因为这样才能够让使用者一份安心的应用，免于担忧储存的问题或者出了差错，导致整场节目功亏于溃，Datavideo具备了HDMI及1394输出，可满足目前所有的监看屏幕需求的讯号，尤其是HDMI讯号为目前屏幕必备的一个讯号端子。

【监听功能】
具有3.5"jack监听端子且具有调整监听音量大小声，可连接市场上一般耳机，录制时可实时监听录、放声音，确保录制时声音部分储存的安全性。

【音量表监看功能】
面版灯号显示观看声音大小，藉以调整输入声音防止录制的声音过大或过小。
由于导播人员或者摄影储存时，需要与摄影人员通话协调拍摄的场景及角度，所以无法时时监听储存时的声音输入，所以当储存前使用监听调整好声音后，就可运用灯后监看输入的声音，同样模式监看声音大小。

【录制分轨功能】
录制的影像可设定录制在不同轨道，便于剪辑时攫取影像或观看录制的内容。
一场活动或节目拍摄常具备许多不同场景，早期作法都是一个磁带拍摄一个场景，这样导致费用的增加。HDR-50可区分达99轨的的不同储存区，可因不同场景或剧情储存不同轨的区域，可方便后续剪辑的作业更加便利。

【坚固外壳】
外壳采铝合金制作，耐摔且具有高度的保护效果，使用中可承受作业环境不小心的撞击，安全保护正在录制的影片及器材。

【外部控制】

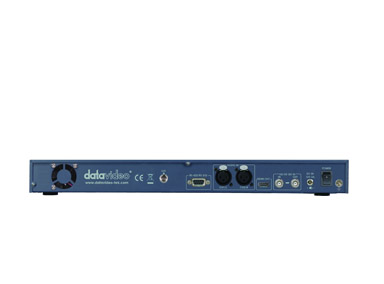

除了面版操作外，内建RS-422及GPI外部控制端子。
RS-422可接计算机操作控制HDR-50录制、播放、暂停及停止等功能。
GPI可连接控制器直接控制HDR-50录制或暂停、播放或停止功能。

应用介绍
一. 世界上最长的录像系统－
以前录像的储存方式都是以磁带为主要的储存的模式，但是随着科技的进步，很多制造厂商开始改变储存的工具，如Sony或Panasonic渐渐以储存卡取代磁带做为摄影机的储存、Pionner的录像机也改换成光盘模式储存…等，这些改变只为了两个原因：重复使用性及节省成本。但是我们发现Datavideo这几年来不断的研发以硬盘作为储存方式，才是最好的录像工具。最主要是硬盘的容量比储存卡大、价位相对的便宜、硬盘在市场上随处可购买及档案新增、移除及攫取最便利的四大原因，认为Datavideo的硬盘是录像才是未来发展的储存模式。
设定不同频宽每小时所需的容量：
20Mbps=10.11GB／H
30Mbps=14.50GB／H
40Mbps=18.90GB／H
50Mbps=23.29GB／H
60Mbps=27.68GB／H
二. 比Full HD摄影机更高画质的储存格式－
我们测试Sony PMW EX-3摄影机输出的影像频宽为35Mpbs，这样的等级，已经可以让摄影机的影像画质达到Full HD高清晰的影像。但是我们测试Datavideo HDR系列录像机的频宽最高可达60Mpbs，这么高的画质当然所录制的影像一定比较清晰及细致，但是相对的储存的容量空间也必须增大，HDR系列使用硬盘储存来说当然没有问题，其它储存系统本身可提供的储存容量就不大，当然不可能提供这么高的频宽储存，这是有相对道理的。

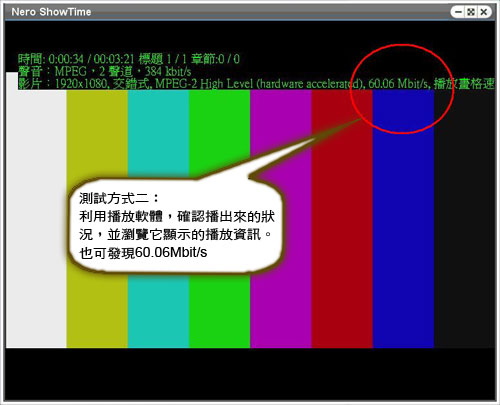

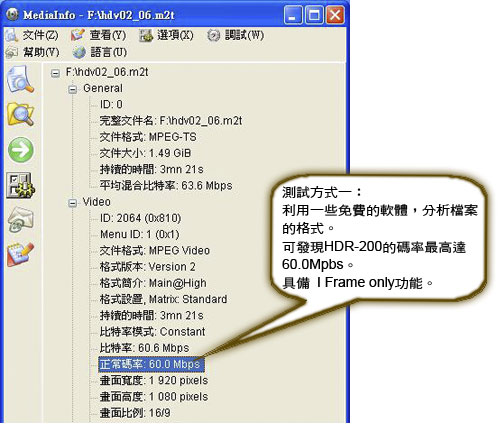

HDR-50测试方式如下：
三. 双影像格式储存－
提供双影像格式储存是目前数字时代的必备条件，进入数字时代已经历过DV的洗炼，现在大步跨入HD的世界里，但是所有器材商必须保留SD器材的使用性，又要可试炼HD影像的超清晰的感受，所以不少器材都具备这样的功能，就如Canopus的剪辑系统来说，就可双种影像格式剪辑，造福所有使用者。Datavideo HDR系列产品也具备可录制SD与HD双影像格式的功能，最主要在于这台机器使用硬盘去录制，没有不兼容影像格式的先天阻碍，当然可以让使用者在录制HD与SD时无所顾虑。
四. 外部XLR声音输入且合并影像储存－
现场作业通常是影像与音控分开处理，摄影机提供主要是影像至导播系统做特效处理，声音的部分则由另外收音系统至音控中心，统一混音后再输出与导播系统的影像结合广播给现场收看。但是储存就需要影像与声音一起结合一起录制在储存系统内，才能够减缓剪辑上的作业。除了Datavideo HDR系列具备XLR平衡式声音输入外，Panasonic AJ-1400HD也相同也具备这样的功能，而Sony PMW EX-30则采用RCA非平衡式声音输入。
五. 多讯号格式输出观看或监控－

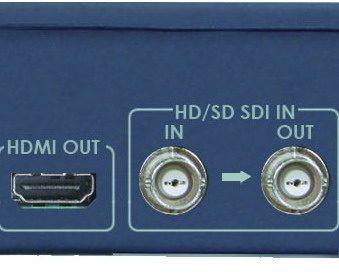

这个功能应该是储存系统的基本功能，储存器材除了安全及稳定的储存影像档案，为第一必要的重点外，在储存中监控储存的动态及剪辑中提供影像监看，也是必需的功能。因为这样才能够让使用者一份安心的应用，免于担忧储存的问题或者出了差错，导致整场节目功亏于溃，Datavideo具备了HDMI及1394输出（如上图），可满足目前所有的监看屏幕需求的讯号，尤其是HDMI讯号正式目前屏幕必备的一个讯号端子。
六. USB或SATA连接剪辑系统－
储存完成就进入剪辑的操作模式，储存系统能够提供给剪辑作业最重要的就是便利攫取模式，可节省剪辑人员不必浪费太多的时间，等待影像攫取至剪辑系统内，这也是储存器材另一个重要的设计功能。Datavideo HDR系列就是因应这样的观念设计抽取式硬盘模式，当录制完成后只要抽取出硬盘盒，使用USB连接线或SATA排线就可连接剪辑系统，直接攫取抽取盒内档案进行剪辑（如附图）。更重要的是使用者不用整台机器都搬到剪辑计算机旁，或者另外架设一台读取机用来攫取档案，双重费用的浪费。



产品规格
储存格式 影像
‧HD
档案格式：MPEGⅡ（M2T）、分辨率：1920＊1080
‧HDV
档案格式：MPEGⅡ（M2T）、分辨率：1440＊1080
‧SD
档案格式：MPEGⅡ（M2T）、分辨率：720＊480

声音
‧MPEG1 Layer2
‧Bit rate：384Kbps
‧Resolution：16bit
储存体 7200RPM / 2.5吋HDD
影像规格 HD︰1080 / 50i、1080 / 59.94i、720 / 50p、720 / 59.94p
SD︰720＊480 / 720＊576
储存频宽及时间 频宽设定
20Mbps / 可录制时间︰10.11GB / 60分钟
30Mbps / 可录制时间︰14.50GB / 60分钟
40Mbps / 可录制时间︰18.90GB / 60分钟
50Mbps / 可录制时间︰23.29GB / 60分钟
60Mbps / 可录制时间︰27.68GB / 60分钟
影像输入 数字讯号
‧HD-SDI（BNC Type ＊ 1）：SMPTE 292 standard complied
‧SD-SDI（BNC Type ＊ 1）：270Mb / s，SMPTE 259M
‧HDV（i-LINK 6-pin ＊ 3）：1080 / 50i、1080 / 59.94i、720 / 50p、720 / 59.94p
声音输入 平衡式声音（XLR 3 Pin ＊ 2）
‧Bandwidth 20Hz~20KHz < ± 3dB
‧S/N Ratio > 70 dB
‧THD < 0.1%

数字声音输入
．SDI Audio embedder
‧i-LINK Audio embedder
影像输出 数字讯号
‧HDMI Connector
‧HDV（i-LINK 6-pin＊3）：只限由i-LINK输入的讯号可播出
‧HD-SDI输入讯号回路输出（BNC Type＊1）
‧SD-SDI输入讯号回路输出（BNC Type＊1）
声音输出 ‧耳机声音输出（3.5φJack ＊1）
‧i-LINK Audio embedder
‧HDMI Audio embedder
其它功能 ‧GPI（Mini XLR 3Pin ＊ 1）
‧RS-232或RS-422（D-Sub 9 Pin ＊ 1）
‧I-LINK（IEEE 1394 ＊ 3）
工作温度 0°C ～ 40°C（32°F ～ 102°F）
工作湿气 10% ～ 90%
尺寸重量 尺寸：482mm（宽）x 44mm（高）x 315mm（深）重量：4.2（公斤）
电源 输入：AC 100 到240V 自动侦测输出：DC 12V/ 3A
