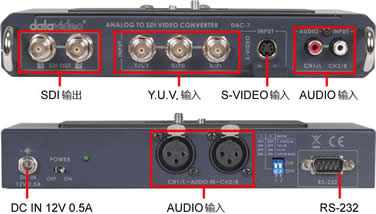

模拟影像输入 |
复合Video：75 ohm 1.0Vp-p
S-Video（Y/C）（DIN 4-Pin 75 ohm）Y:1.0Vp-p
色差Component Y,R-Y,B-Y（BNC 75 ohm） |
|
数字影像 |
SDI（符合SMPTE259M至270Mbps规格） |
|
模拟声音 |
非平衡式输入/出，最大6V p-p不失真
频宽：20~20 kHz
S/N噪声比：＞ 65dB
失真率：＜ 0.3％
平衡式输入／出XLR端子 |
|
影像规格 |
频宽 ＞ 5.0MHZ ±3 dB
噪声比：＞ 48 dB
Differential of Gain（DG）＜ 3％
Differential of Phase（DP）＜ 3° |
|
尺寸重量 |
尺寸：200mm（宽）x 34mm（高）x 100mm（深）；重量：1.8（公斤） |
|
电源 |
输入：AC 100 到240V 自动侦测；输出：DC 12V/ 1A |

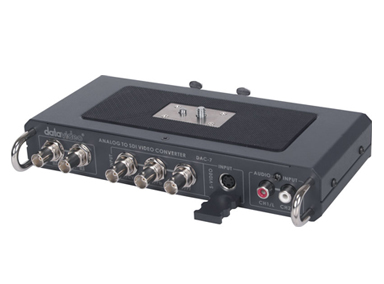

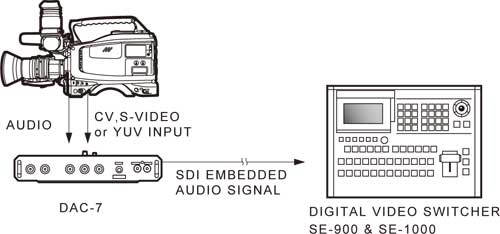

运用DAC-7 模拟转SDI讯号转换器，可将老旧的DV CAM（Composite、S-Video（Y/C）、Component）转换成包含声音的SDI讯号，将讯号长距离传送将失真问题降到最低。
