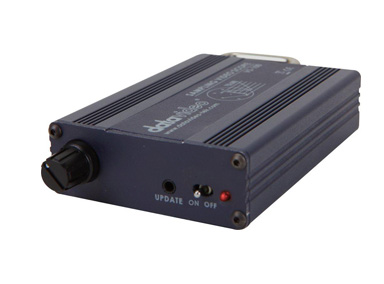

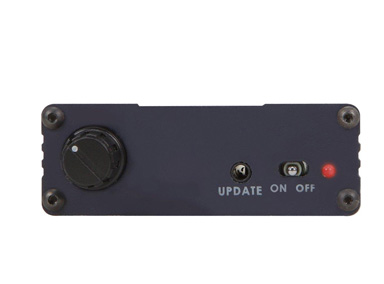

VS-100 波形矢量测试仪

EFP多机作业的环境下，通常都会采用同一品牌甚至同一品牌机种共同作业，原因在于不同厂牌的摄影制造时都具备不同的特性产生影像，虽然以同样标准的影像格式输出，但是在亮度、彩度甚至于白平衡上，各家摄影机厂商都有不同的相对点标准，所以同样一个环境里不同的摄影机所拍摄出来的影像，都有不同程度的相异之处，在厂商无法一个标准下制作相同的画质的摄影机下，最后只好依靠经验的摄影师以眼力去判断，以经验去调整不同摄影的彩度、亮度及白平衡，追求最后的相似度让最后的影像在后制作时，不会造成过多的时间去调整及校正，但这样的设定是否真的是准确往往见人见智。 为此洋铭推出一套平价型的Video Vector scope的仪器VS-100，提供给需要的业者，也能够借助仪器的标准校正摄影机的讯号来源，真正能够以专业电视台讯号校对的方式，调整多台的摄影机的所拍摄的影像能够一致化。

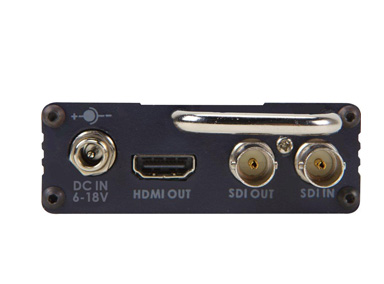

VS-100影像测试器可测试来源影像的VECTOR SCOPE、PARADE、WAVEFORM MONITOR及HISTOGRAM四大部份，提供HD/SD-SDI讯号格式输入作详细的讯号标准的检测，针对现场导播或棚内的器材提供的影像讯号测试，透过测试的结果提供给各来源器材调整训号的亮度彩色等，让影像能在统一的标准下提供给接收端。

一、 校正摄影的准位正确度

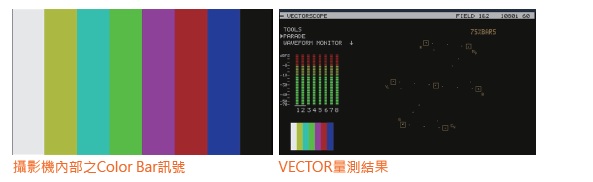

1. 开起摄影机的Color Bar传输至HS-2000后，在输出给VS-100向量示波器。
2. 透过VS-100查看摄影机的红、蓝、绿的相位是否准确在VS-100的VECTOR标准框内，确定摄影的最基础的准确度，不会造成后续校正的正确性。

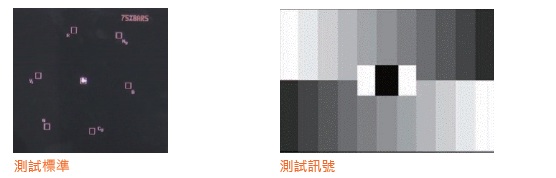

中间框为黑色与白色没有相位的讯号落点，而Color Bar的红色、蓝色与绿色泽会落在R、B、G的框内。洋红色、青色与黄色则会落在Mg、Cy、Yi框内。 此一动作在于校对摄影机与后端连接的器材讯号的正确性，才能够在下一测试中宝正不会受器材不准确的讯号影像校正的正确性。

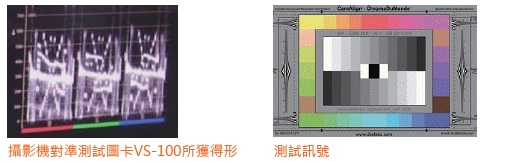

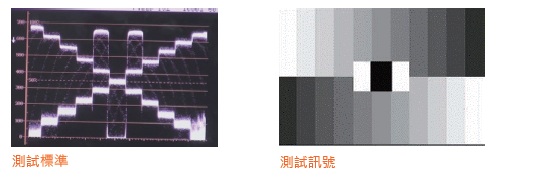

二、 利用拍摄「影像标准色版」进行摄影机校正，校正项目如下:

一场活动安装完摄影机后，针对现场环境的校正顺序如下:

1. 黑平衡校正︰因为校正黑平衡，所以摄影机只拍标准色版中心灰阶色块位置 一般黑平衡不用经常的调整校正，在同一个环境中第一次校正黑平衡之后，摄影机都具备储存的功能，将现场的黑平衡记忆在摄影机内，只要不离开设定的现场就不需要经常性的调整。
