详细说明


特点介绍

现场节目制作无论是导播车或移动导播台，都需要许多组稳定且低噪声的直流电源，让所有设备能够安全的操作，不受现场不稳定的电源及噪声干扰。PD-3直流电源供应器可提供8组DC直流电源，每组均可设定为DC 24V、18V、14.4V及12V等四种电压输出，总功率可达60W，可满足现场节目制作各种设备需求的电源。
PD-3符合美国UL及欧洲TUV的安全标准及RoHS环保认证，不但使用上安全稳定且又环保。
八组大功率直流电源输出，每组45W共计8组360W。
每组电源输出可设定DC 24V、18V、14.4V及12V等四种电压。
LED不同颜色显示，每组电源输出不同的电压，黑暗环境易辨识。
超负载输出保护电路，电源断路后可自动恢复正常。
符合美国UL,欧洲TUV的安全标准及RoHS环保认证。
1U高，标准19吋机柜尺寸。

功能简介

【四段电压设定】
共有8组大功率直流电源输出，每组电源可设定输出DC 24V、18V、14.4V及12V等4段电压，确保工作电流稳定。

应用介绍

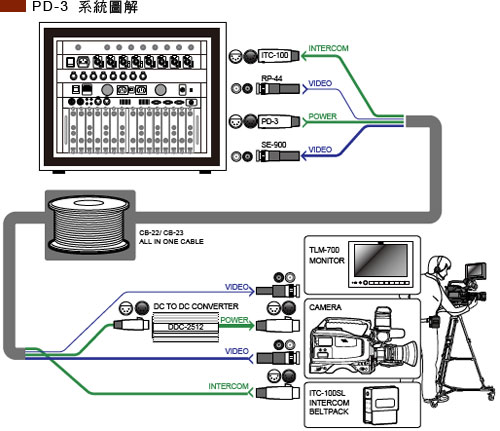

上图以MS-900 8组SDI数位移动导播室为例，由导播室瑞装置PD-3 电源供应器搭配Datavideo CB-22/CB-23 All in one cable，直接提供摄影机适合的工作电压（可以线材长短设定四段工作电压），另传送影像讯号、TLAAY灯号及对讲通话讯号用。



产品规格
AC交流电压输入 使用电源：交流 100~240V
频率：50Hz或60Hz
保险丝保护范围：交流 6A/250V
衰减率(Typ.)：最大80％
DC直流电压输出 DC输出电压：12V、14.4V、18V、25V
电压准确度：±3％
输出电流：12V（3.5A）、14.4V（3A）、18V（2.5A）、25V（1.8A）
电压范围：0~3.5A
最大输出：45W/组
安全保护 DC负载保护：105％~150％输出限制
保护方式：断电后自动启动
AC负载保护：AC输入端子保险丝安全装置
其它功能 电源开关灯号显示
直流电源四种输出灯号显示
白灯：25V
红灯：18V
绿灯：14.4V
蓝灯：12V
四组XLR直流电源输出
八组输出电压选择：可选择12V、14.4V、18V、25V四段电压输出
具备两组冷却风扇
尺寸重量 尺寸：440mm（宽）x 46mm（高）x 235mm（深）重量：5.2（公斤）
