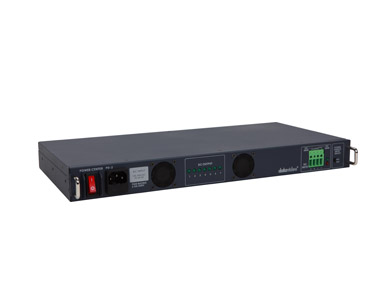

PD-2 固定12V電源供應器

不管在棚內架構攝影棚、導播副控室或者系統架構，還是戶外的EFP多機作業運用與導播車的使用，連接的電源是否安全或者穩定是從事廣播人最在意的主要工作項目，因為電源是啟動所有器材的動力，但也是最可能危害所有器材的殺手，如何安撫這個電力殺手變成一股助力，需要的就是一套符合電源標準的電源供應器，可以過濾電波雜質提供安全的電源，與具備安全防護的穩壓系統，讓電力穩定的供給需要的器材，保護器材。

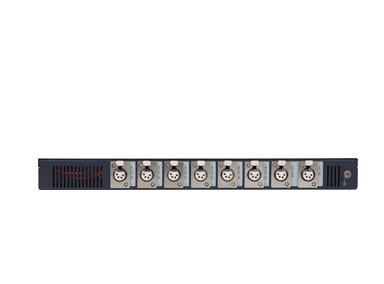

Datavideo針對大家這樣的需求特別設計PD電源供應器系列產品，提供大家不管在現場運用或者系統設計上，都能使用一系列的PD產品提供產品安全穩定的電源，保護器材也保障整場活動能夠順利進行。 將外部的直流電源或交流電源傳輸至PD-2內，再由PD-2提供需要的電源致系統內所有器材，最高可連接八組12V電源的設備器材，因為PD-2具備單組啟動與斷電保護功能，所以可以讓器材獲得最好的電源環境使用。

EFP多機作業是一項需要經常移動性的廣播作業，所有器材都必須現場即時架設與安裝，電源的來源與提供給作業所有器材，就是一項作業前最為慎重的準備事項，Datavideo針對EFP多機作業的器材上就提供一系列的移動導播系統，滿足經常需要作EFP作業的人，而移動導播室內部電源已經使用PD-1的模式提供內部需求的電源，但是若需要更進一部作到保護的電源應用，下列系統圖的方式就是運用Datavideo PD系統所組合的安全防護電源系統。

1. 使用PD-4救援式電源供應器作為外部電源的中繼點，因為有兩組外部電源輸入可互相支援，當一組外部電源斷電時，可以即時啟動另一組外部電源輸入保障電源供應，所以因應EFP多機作業時，一組使用客戶提供的電源，另一組使用發電機的電源，保障電源的供給。

副控制與攝影棚內器材非常多最後造成器材集中的地方，影像線路、電源線路與聲音線路過度的集中的狀況，就容易產生線路分辨不清楚，或者容易造成危險的事件發生，電源線路就是危險事件最必須注意的一種線路，所以Datavideo的產品全數採用DC工作電壓輸入，最主要的原因在於節省能源與容易電源系統規劃，而提供一系列的PD電源供應器就是讓設計者能夠在電源規劃，有依據規劃出一套安全電源系統。

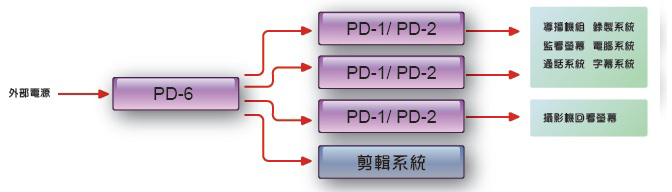

1. 副控室及攝影棚內部的器材非常多，當然第一優先使用PD-6接受外部電源的監控，隨時了解外部電源電壓與電流狀況，再將電源分配給各電源供應器的電源需求，轉為各器材需要的電源。

2. Datavideo的器材完全採用DC直流電源，所以可使用PD-1與PD-2將PD-6的電源轉為器材需求的DC直流電源，再連接器材使用，PD-1與PD-2具備單組啟動與斷電保護功能，所以可以讓器材獲得最好的電源環境使用。

3. 使用PD-3是將外部電源轉為DV直流電源，透過Datavideo的All in one綜合線材傳輸至攝影使用，可以避免攝影棚內過多的電源線路，造成表演人員或攝影人員不小心的勾觸造成異常斷電或者不必要的危險。

4. PD-6具備5組AC交流電源輸出，可以將提供剪輯系統也再Datavideo PD系列架設下的安全電源環境使用，多一份安全的保障關卡。

導播車內部廣播器材都是運用外部電源作為器材的工作電源，所以車子的設計上就必須具備外部電源控電盤來關心電源的狀況，以確保內部器材的安全性，所以針對導播車體的設計上，可利用PD-5外部電源控制盤負責外部電源的輸入，且容易讓改裝的導播車導入車體內，在配電給導播車內所有的器材使用，包含冷氣設備需求的電源。

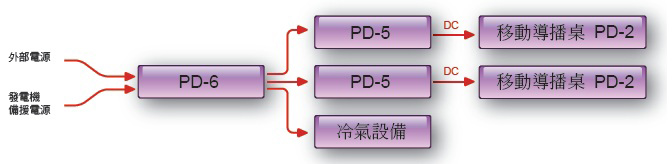

1. 使用PD-6接受外部的電源輸入，同樣一組使用外部電源另一組採用發電機電源，並可從PD-6上的電壓與電流表上查看電源狀況，再由PD-6分配電源提供給導播車內器材，Datavideo導播車採用移動導播桌方式，內部配製PD-1或PD-2電源供應器，且一座移動導播桌的總電源不到400W，可以節省電源使用也不會造成外部電源過度負荷，有斷電的問題。

2. PD-6提供電源給移動導播桌前，中繼架設一組PD-5 UPS電源供應器，只要在於預放當外部兩組電源都出現斷電情況時，可以啟動UPS功能(大約可維持5分鐘)，做良善的後續處理，如啟動另一組發電機提供電源或者妥善的將每一個器才安全關機，保障器材不至於損壞。 3.

移動導播桌內配製一組PD-1或PD-2整組電源供應器，可以提供整套移動導播桌需求的電源，且PD-1或PD-2劇被單組依續啟動的功能與負載時自動斷電保護裝置，可安全確保移動導播桌的器才能夠在安全又穩定的電源環境中作業。
