ENG/EFP高标清兼容演播室系统摄录一体机。
|
整机 |
|
|
电源 |
DC 12V(11V至17V) |
|
功耗 |
大约27W（录制期间[摄录一体机+标准镜头+液晶显示器时]） |
|
重量 |
大约3.9 kg（8.6磅） |
|
温度 |
|
|
工作环境 |
0°C至40°C |
|
工作湿度 |
相对湿度30%至80% |
|
存储温度 |
-20°C至60°C |
|
成像设备 |
3芯片1/3”逐行扫描CCD |
|
彩色分光棱镜 |
F1.4,3色分光棱镜 |
|
同步系统 |
内同步（内置SSG）/外部同步：BB，VBS信号或高清三电平同步信号 |
|
镜头安装 |
1/3”英寸系统 |
|
ND滤光片 |
OFF,+1/4ND,+1/16ND |
|
增益 |
0dB,3dB,6dB,9dB,12dB,15dB,18dB,ALC |
|
电子快门 |
1/6至1/10000，EEI |
|
最低照明亮度 |
1.25lx(典型值)（1920×1080模式，F1.4，+18dB,提供8帧积聚技术） |
|
液晶显示屏 |
4.3”液晶显示屏，800×480（WVGA,410,000像素） |
|
取景器 |
0.45”LCOS，122万像素（852×480×3） |
|
镜头 |
Canon F1.6,14x，f=4.4-61.6mm(35mm转换：32至448mm) |
|
滤光片直径 |
82mm |
|
支持的介质 |
SDHC(6或10级) |
|
插槽 |
×2 |
|
录制时间 |
约25分钟（8G容量的SDHC卡，35Mbps，VBR模式） |
|
视频/音频 |
|
|
录制文件格式 |
QuickTime™文件格式用于FinalCut Pro™（高清/标清）/MP4文件格式（高清）/AVI TYPE-2文件格式(SD) |
|
记录格式 |
|
|
视频 |
MPEG2 长 GOP |
|
HQ模式 |
VBR,35Mbps(1920×1080i50/60,p24/25/30)MPEG-2 MP@HL |
|
SP模式 |
CBR,25Mbps(1440×1080i50/60) 19 Mbps(1280×720p24/25/30): MPEG-2 MP@H-14 19 Mbps(1280×720p50/60): MPEG-2 MP@HL |
|
视频标清 |
DV压缩4:2:0,8-位，24Mbps |
|
音频高清 |
LPCM双通道，48KHz/16位；标清：LPCM2路，48KHz/16-位视频帧率 |
|
PAL模式： |
|
|
HQ模式 |
1920×1080/50i,25p,1440×1080/50i（仅限MOV）、1280×720/50p,25p |
|
SP模式 |
1440×1080/50i,1280×720/50p,25p |
|
PAL设置标清 |
576/50i |
|
NTSC模式： |
|
|
HQ模式 |
1920×1080/59.94i,29.97p,23.98p，1440×1080/59.94i（仅限MOV）、1280×720/59.94p,29.97p,23.98p |
|
SP模式 |
1440×1080/59.94i,1280×720/59.94p,29.97p,23.98p变帧率（HQ 720P 24/25/30 MODE); |
|
NTSC设置 |
10/12/15/20/24/30/40/48/60 fps |
|
PAL设置 |
10/12.5/20/25/40/50 fps |
|
连接端口 |
|
|
模拟复合输出（480i或576i：下变换，4:3/16:9）:1.0V(p-p),75Ω BNC(不均衡：可从模拟组建Y输出切换过来): 模拟分量输出（480i或576i：下变换720p/1080i）:Y:1.0V(P-P), 75Ω Pb,Pr:0.7V(p-p), 75Ω,BNC×3(不均衡) HD-SDI:符合SMPTE292M SD-SDI:符合SMPTE259M 同步锁相输入:1.0V（p-p）, 75Ω,BNC（不均衡） |
|
|
音频输入 |
|
|
MIC |
-60dBu,3KΩ,XLR(平衡)，+48V输出（phantom电源） |
|
LINE |
+4dBu,10KΩ,XLR(平衡) |
音频输出：-8±1dBu(在音频信号处理输出为-20dB时)，1KΩ，RCA×2（不平衡） |
|
|
耳机 |
3.5mm微型插孔（立体声）×2 |
|
时间码输入 |
0±6dBs,高阻抗，BNC，不均衡 |
|
时间码输出 |
0±6dBs,低阻抗，BNC，不均衡 |
|
遥控器 |
Mini DIN 6 芯 |
|
IEEE1394输出 |
4芯 |
|
USB |
Mini USB-B型，USB2.0，miniB，仅限从属功能（大容量存储类别） |
|

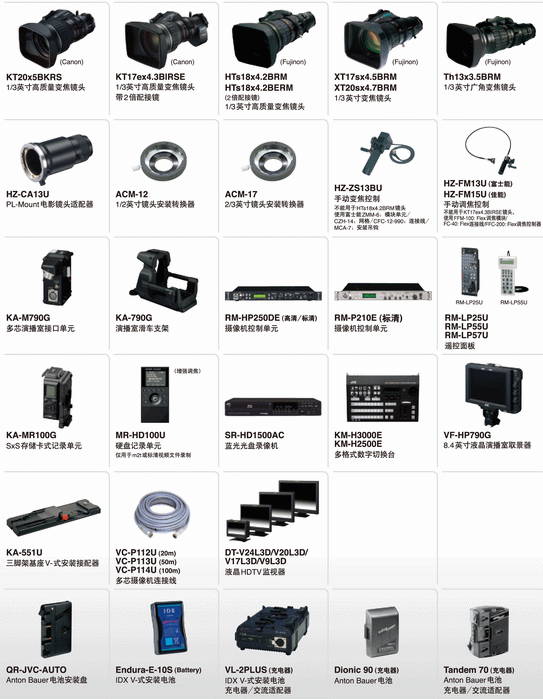

配置附件 |
|
|
话筒×1 |
|
